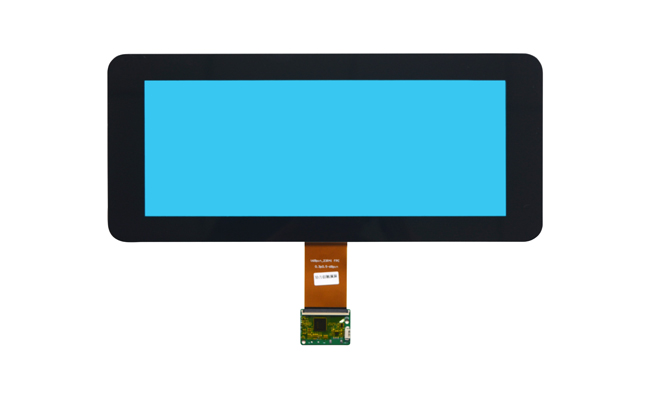

电容屏的结构主要是在玻璃屏上镀一层透明的薄膜层，然后在导体层外加一块保护玻璃。双玻璃设计方案可以完全保护导体层和传感器。此外，透光率更高，可以更好地适用于多点触摸。电容屏的基钢板为单层有机玻璃，在有机玻璃的内外表面均匀锻造一层透明导电膜，在外表面透明导电膜的四个角上锥形一个狭长的电级。

电容屏可以简单地作为由四层复合屏组成的屏体:最表面是玻璃保护层，然后是导电层，第三层不是导电玻璃屏，最内面的第四层也是导电层。最内层的导电层是屏蔽掉层，起到屏蔽内部电气信号的作用。中间的导电层是所有触摸屏的核心部分，四个角或四个旁边有立即的导线，负责触摸点的检查。

其中最上面的覆盖层是钢化玻璃或聚对苯二甲酸乙二醇酯。聚酯的优点在于触摸屏可以保证更薄，而且比目前的塑料和玻璃钢更划算。电缆护套是玻璃(0.4~mm)、有机化学膜(10~100um)、粘合剂、空气。其中最重要的一层是氧化铟锡(ITO)层，ITO的典型厚度为50~100nm，方块电阻在100~300欧姆左右。ITO的加工工艺三维结构对电容传感器触摸屏危害很大，直接关系到触摸屏的两个核心电容器主要参数:磁感应电容器(手指与顶层ITO)和寄生电容(上下一层ITO之间，下一层ITO与显示信息屏之间)。
